ТЭН для самогонного аппарата – как выбрать и использовать

4 сентября 2019
BestSam.ru

ТЭН — аббревиатура с незамысловатой расшифровкой: трубчатый электрический нагреватель. Предназначение — нагрев перегонного куба самогонного аппарата. Разберемся с принципом работы нагревательных элементов, их конструкционными особенностями, а также расскажем о достоинствах и недостатках вкупе с критериями выбора.

Что такое ТЭН

Устройство

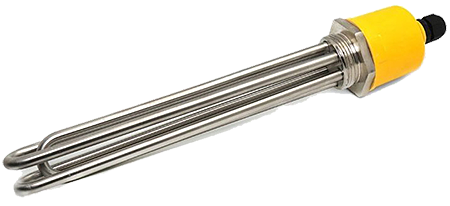

Устройство ТЭНаЛюбой нагревательный элемент включает в себя следующие части:

  • Изготовленная из металла трубка (изогнутая, спиралевидная, петельная, двойная петля). В основе конструкции лежит нержавейка, однако на рынке нередко можно встретить медные ТЭНы.
  • Во внутренней части находится проводящий тепло электрический изолятор (в его роли выступает смесь магния либо песок кварца), а в глубине — выполненная из нихрома нить, которая навита в форме спирали. Ее параметры определяют мощностные качества оборудования. Внутренняя спиралька должна облагать серьезным удельным электрическим сопротивлением, чтобы обеспечить нагрев.
  • Две шпильки вывода.
  • Обеспечивающие герметизацию уплотняющие втулки.
  • Гайки, обеспечивающие фиксацию.
  • Выводы для соединения с электрическим кабелем.

Принцип работы

В концептуальном отношении трубчатый электрический нагреватель не является слишком сложным. Можно провести параллель с бытовым кипятильником, знакомым тем людям, которые занимаются изготовлением алкоголя с помощью самогонных аппаратов. Электричество, которое проходит сквозь спираль накаливания, за счёт сопротивления обеспечивает нагрев до определенного температурного уровня. Идущее от спиралевидного элемента тепло отправляется к наполнителю, а затем — на металлический корпус нагревательного элемента. Корпусная часть передает тепло жидкости, в которую оно погружено, обеспечивая равномерный нагрев всего объема. ТЭН, устанавливаемый в самогонный аппарат, помогает сократить время нагревания жидкости и ускорить процесс переработки.

ТЭНы для самогонных аппаратов: критерии выбора

ТЭНы для самогонных аппаратовМожно выделить три фактора, которые стоит учитывать при покупке трубчатого электрического нагревателя:

  • Предназначение. Обращайте внимание только на те модели, которые ориентированы на работу в условиях жидких сред. Желательно предварительно проконсультироваться с работником магазина на предмет сообразности конкретного оборудования поставленным вами целям.
  • Мощностные показатели. В случае с бытовым пользованием можно говорить о покупке устройств мощностью от одного до четырех киловатт. Существует достаточно сложная специальная формула, которую можно использовать при расчетах, однако можно пользоваться и более простым принципом: на десять литров жидкости потребуется порядка одного киловатта.
  • Форм фактор. Учитывайте форм-фактор: после монтажа ТЭН должен быть полностью покрыт жидкостью с достаточным запасом, поскольку в противном случае будет невозможен равномерный нагрев всего объема.

Важный нюанс — соотнесение качества вашей электрической проводки с мощностными показателями оборудования. Если вы «переборщите» и купите слишком мощное устройство, можно столкнуться с тяжелой аварийной ситуацией. Оттого перед приобретением рекомендуется проверить кабельное сечение электрической проводки, номинал автоматического выключателя в щите, качество всевозможных сочленений (скруток). Помимо того, рекомендуется осуществить проверку и самого нагревательного элемента на короткое замыкание, сопротивление и перепад напряжения.

Установка ТЭНа в самогонный аппарат

Монтаж нагревательного элемента — не сложная задача, однако для выполнения установки нужно иметь хотя бы базовые познания и некоторый опыт работы с электрооборудованием. В противном случае стоит воспользоваться услугами мастера. Общий алгоритм монтажа следующий:

  • На расстоянии пяти сантиметров от низа перегонного куба создаются отверстия под посадочные крепительные элементы. Желательно пользоваться электрической дрелью, подобрав коронку. Также не забудьте выполнить очистку отверстий.
  • На шпильки вывода одеваются уплотняющие втулки, концы просовываются в отверстия. Уплотняющие втулки одеваются и с внешней стороны.
  • В находящееся промеж втулок отверстие закладывается некоторое количество термически устойчивого герметического вещества либо специального эпоксидного клея. После этого зажимайте гайки, однако делать это нужно осторожно: постарайтесь не повредить нагревательный элемент.
  • Промеж выводов для включения электрического кабеля располагают и зажимают зачищенный провод. Если система предполагает термический регулятор, не забудьте осуществить его подключение.
  • Обеспечьте надежную изоляцию сочленений. Соблюдайте осторожность: сильно сжатые выводы могут стать причиной поломки нагревательного элемента.

Регуляция температуры

Термический регуляторЕстественно, для получения вкусного продукта необходимо контролировать уровень нагрева. Первый способ — отслеживать показатели термометра и в соответствии с ними осуществлять включение либо отключение ТЭНа. Это «классический» метод, которым активно пользовались еще несколько десятилетий назад, когда специализированной бытовой техники для отслеживания температуры еще не существовало (точнее, она была крайне труднодоступной). В наше время, когда найти регулирующее устройство несложно, едва ли имеет смысл пользоваться «дедовским» способом.

Внимательно изучив каталоги магазинов, вы легко подберете подходящий термический регулятор. Подавляющее большинство приборов, ориентированных на регуляцию температуры до ста сорока градусов, стоят сравнительно недорого — в районе нескольких тысяч рублей. Обратите внимание на модели, которые регулируют температуру до девяноста пяти градусов: зачастую их стоимость не выше тысячи рублей. В подавляющем большинстве ситуаций этого вполне достаточно: в самогонных аппаратах бражку никогда не доводят до температуры кипения (сто градусов).

Преимущества и недостатки самогонных аппаратов с ТЭНом

Самогонные аппараты, оснащенные ТЭНом, сегодня крайне распространены. Сходу можно выделить несколько очевидных плюсов анализируемого оборудования:

  • Мобильность. Возможно использование в любом месте, где есть доступ к источнику электрического тока.
  • Скорость прогрева (удельная мощность) — превышает скорости прогрева газовых, электрических и индукционных плит: показатели несопоставимы. Оттого вы экономите большое количество времени.

Однако в заключение скажем также о нескольких недостатках, которые нужно принимать во внимание:

    Самогонные аппараты с ТЭНом
  • Оборудование с нагревательным элементом и современной электроникой стоит не дешевле оборудования с индукционной плитой, эксплуатационная применимость которой не ограничивается приготовлением алкоголя.
  • ТЭН для самогонного аппарата нередко выходит из строя, может выгореть, а починить его обычно невозможно.
  • Брага должна быть отфильтрована, иначе она будет выгорать на ТЭНе, что станет причиной появления неприятного запаха.
  • ТЭН требует регулярного ухода.
